Импульсные трубки

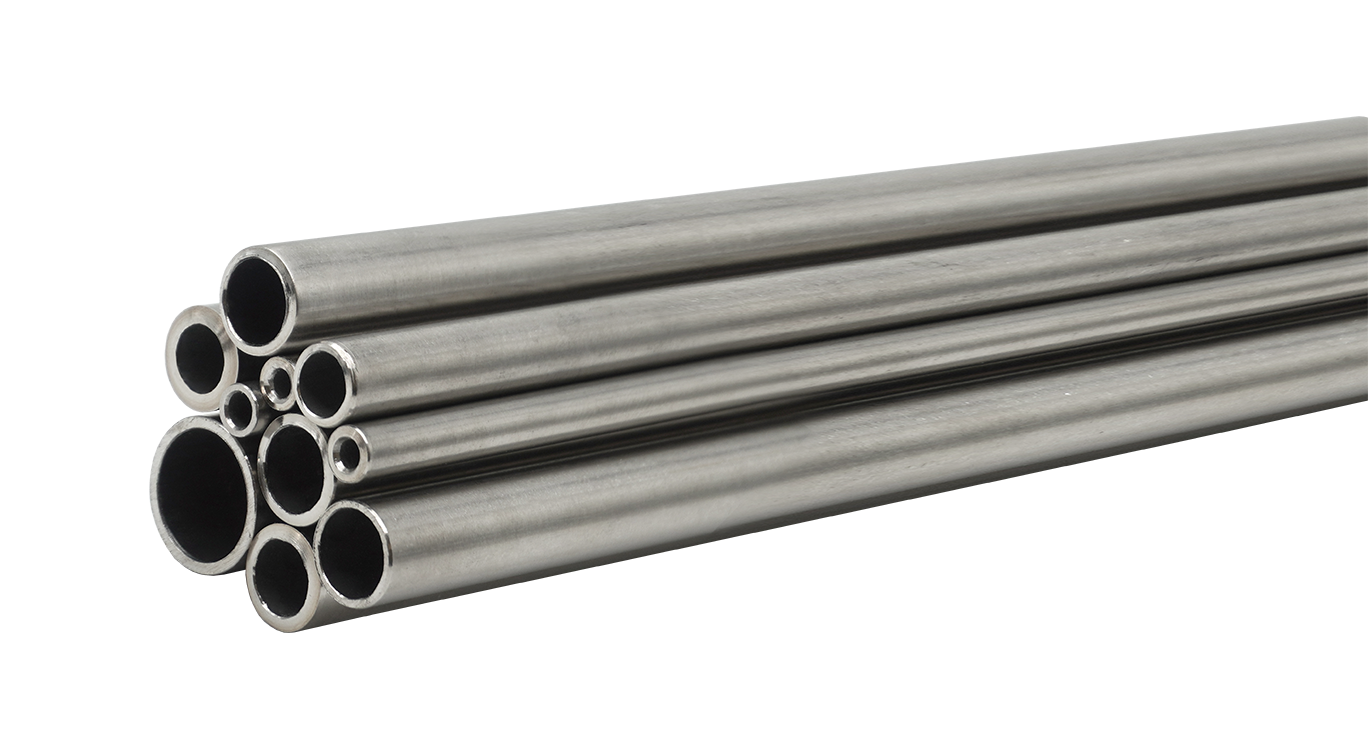

Бесшовная импульсная трубка
Для подключения и обвязки контрольно-измерительных приборов,
прокладки гидравлических и пневматических линий
Предлагаем бесшовные трубки из аустенитной нержавеющей стали 316/316L, произведенные по стандарту ASTM А213/А269. Подходят для использования с обжимными фитингами DK-LOK.
По запросу трубка может быть произведена из других сплавов в зависимости от применения.
В процессе производства трубки готовят к использованию в системах, в том числе очищают от загрязнений и заусенцев. Для безопасной транспортировки на них устанавливают заглушки и упаковывают в пленку. Поэтому трубки не нужно дополнительно очищать на месте, а можно сразу монтировать.
Как поставщик, мы проводим входной контроль и гарантируем постоянство качества изделий.
У нас вы также сможете заказать фитинги и инструменты для работы с импульсными трубками.
И пройти обучение по монтажу обжимных фитингов DK-LOK.
Для правильного выбора наружного диаметра и толщины стенки трубки, используйте таблицу рабочего давления в каталоге.
Технические характеристики
-
Материал – аустенитная нержавеющая сталь 316/316L и другие сплавы по запросу
-
Диаметр – от 2 до 50 мм (от 1/16” до 2”)
-
Твердость – не более HRB90.
- Геометрические допуски по стандарту ASTM A269:
Наружный диаметр |
Допуск – Наружный диаметр |
Допуск – Толщина стенки, % |
До 12 мм (½”) |
± 0,13 мм (0,005”) |
± 15 |
12 мм (1/2”) – 38 мм (1 ½”) |
± 0,13 мм (0,005”) |
± 10 |
38 мм (1 ½”) – 50 мм (2”) |
± 0,25 мм (0,01”) |
± 10 |
-
Длина трубки в нарезке: 1 м, 1,5, 2 м, 3 м, 6 м. По запросу возможна нарезка другой длины
-
Длина трубки в бухте: по запросу
Инструменты для работы с импульсными трубками
Для работы с импульсной трубкой могут понадобиться трубогиб, труборез, зенковка, выпрямитель труб, трубные опоры. А для монтажа фитингов для труб диаметром более 25 мм необходим гидравлический инструмент предварительного обжима. Вы можете использовать те, что у вас уже есть или приобрести инструменты по нашим рекомендациям.
Гидравлический инструмент предварительного обжима
Для монтажа трубок диаметром более 25 мм (1”) и фитингов
ЗАКАЗАТЬ
|
Выпрямитель труб из бухт
|
Для трубок из бухт рекомендуем использовать выпрямитель BQ1028.
ЗАКАЗАТЬ
|
Трубные опоры
|
Предназначены для труб диаметром 6–38 мм. Корпус может быть произведен из алюминия, полиамида, полипропилена или пластика PPV0. Металлические детали – из оцинкованной углеродистой и нержавеющей стали. Наиболее востребованы профилированные изнутри опоры, потому что корпус таких опор меньше подвергается механическим воздействиям.
ЗАКАЗАТЬ
|
Набор для монтажа импульсных трубок
|
Кейс, в котором собраны инструменты для работы с трубкой 4 типоразмеров:
ЗАКАЗАТЬ
|
В базовом комплекте:
|
|
АРТИКУЛ | Характеристики | ||||
---|---|---|---|---|---|
Макс. рабочее давление, бар | Мин. рабочая температура, С° | Макс. рабочая температура, С° | Материал | Корзина | |
TNTA‑15.88‑1.65‑S | 279 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑8‑2‑S | 694 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12.7‑1.24‑S | 245 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑15‑2‑S | 366 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25‑1.5‑S | 156 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑16‑2‑S | 341 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑38‑3‑S | 208 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑42‑2‑S | 122 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑19.05‑1.24‑S | 170 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑10‑1‑S | 252 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12.7‑1.65‑S | 334 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑16‑1‑S | 162 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑28‑1.5‑S | 138 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑18‑1.5‑S | 220 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑3.18‑0.71‑S | 612 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑42‑3‑S | 187 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑19.05‑2.41‑S | 345 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑10‑1.5‑S | 392 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑19.05‑1.65‑S | 229 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑16‑2.5‑S | 437 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑28‑2.5‑S | 237 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑18‑2‑S | 300 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑3.18‑0.89‑S | 784 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑50‑5‑S | 267 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑19.05‑2.77‑S | 403 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑10‑2‑S | 542 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑19.05‑2.11‑S | 299 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑20‑2‑S | 267 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑18‑1‑S | 144 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑30‑3‑S | 267 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑6.35‑0.89‑S | 363 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑1.59‑0.36‑S | 622 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25.4‑1.24‑S | 126 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12‑1‑S | 207 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25.4‑1.65‑S | 169 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑20‑2.5‑S | 341 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑18‑2.5‑S | 383 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑30‑4‑S | 366 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑3‑0.5‑S | 441 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑6.35‑1.24‑S | 528 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑1.59‑0.51‑S | 906 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25.4‑2.41‑S | 253 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12‑1.5‑S | 320 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25.4‑2.11‑S | 219 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑22‑2‑S | 241 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑18‑3‑S | 470 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑35‑2‑S | 148 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑3‑0.7‑S | 643 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑6.35‑1.65‑S | 724 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑4.76‑0.89‑S | 502 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25.4‑3.2‑S | 344 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12‑2‑S | 441 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑32‑3‑S | 250 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25‑2‑S | 211 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑35‑2.5‑S | 187 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑6‑1‑S | 441 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑9.53‑0.89‑S | 234 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑7.94‑0.89‑S | 284 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑50‑3‑S | 156 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑14‑1‑S | 187 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25‑4.5‑S | 345 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25‑2.5‑S | 267 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑35‑3‑S | 227 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑9.53‑2.11‑S | 607 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑6‑1.5‑S | 694 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑9.53‑1.24‑S | 335 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑20‑1.5‑S | 197 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑14‑2‑S | 395 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑38.1‑1.65‑S | 111 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑25‑3‑S | 326 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑38‑2‑S | 136 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12.7‑2.11‑S | 439 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑8‑1‑S | 320 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑9.53‑1.65‑S | 460 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑20‑3‑S | 417 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑15‑1.5‑S | 267 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑14‑1.5‑S | 288 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑28‑2‑S | 187 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑38‑4‑S | 283 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑15.88‑1.24‑S | 205 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑8‑1.5‑S | 504 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑12.7‑0.89‑S | 172 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑15‑1‑S | 174 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑22‑1.5‑S | 178 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑16‑1.5‑S | 250 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑30‑2.5‑S | 220 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L | |
TNTA‑38‑5‑S | 361 бар | -196 °C | 696 °C | Нержавеющая сталь марки 316 / 316L |
